Відмінності між нічними приладами з аналоговим відображенням різних поколінь
08.03.2023 | Sanor
Прилад нічного бачення (монокуляр, бінокуляр, окуляри) на основі електронно-оптичного перетворювача є аналоговим і може належати до поколінь Gen1, Gen2, Gen3 або Gen4. Якість зображення ПНБ залежить від покоління та від самого ЕОП, який підсилює світло. Детальніше розглянемо кожне покоління ПНБ та ознайомимося з технічними характеристиками різних поколінь пристроїв.
Перше покоління
Найпоширеніший тип ПНБ у світі - це пристрій Gen1, який збільшує яскравість зображення в кілька тисяч разів та дозволяє бачити в темряві. Він забезпечує чітке та яскраве зображення за невелику ціну, чи ви катаєтеся на човні, спостерігаєте за дикою природою, чи охороняєте свій будинок. Але коли ви дивитеся через пристрій першого покоління, будьте готові до таких моментів:
- При включенні пристрою може бути пронизливий вереск.
- Зображення може бути злегка розмите по краях.
- При вимиканні пристрою може світитися зеленим кольором.
Друге покоління

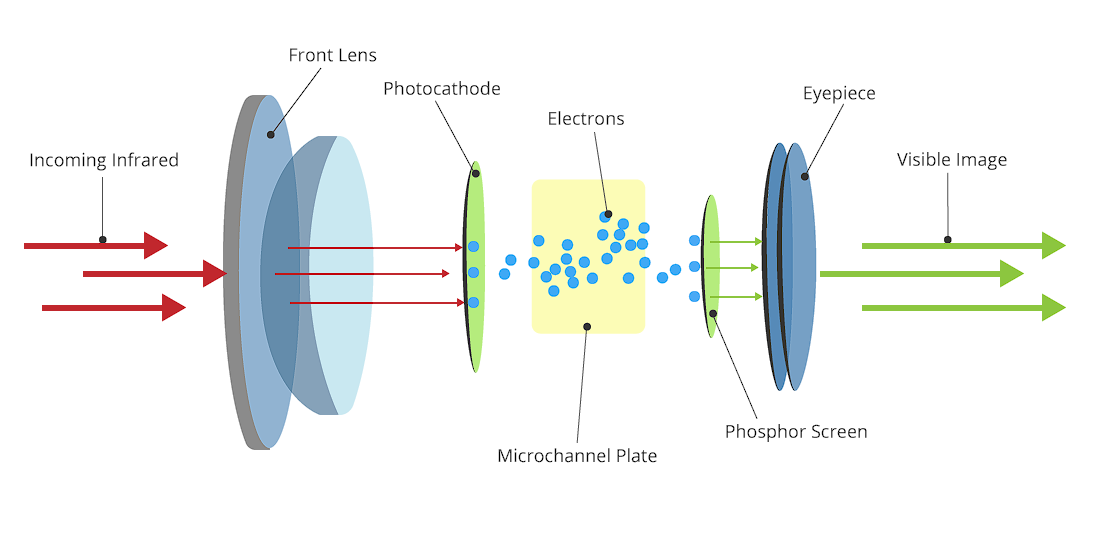

Призначений переважно для професійних цілей і використовується найчастіше правоохоронними органами. Ціни на ПНБ Gen2, як правило, на 500-1000$ вищі, ніж на ПНБ Gen1. Основна відмінність між пристроями 1-го та 2-го покоління полягає в наявності мікроканальної пластини (МКП). МКП працює як електронний підсилювач, розташований безпосередньо за фотокатодом і складається з мільйонів коротких паралельних скляних трубок. При проходженні електронів крізь ці короткі трубки вони звільняють ще тисячі електронів, що дозволяє пристроям 2-го покоління значно більше посилювати світло, ніж пристрої 1-го покоління, забезпечуючи більш яскраве та чітке зображення.
Прилади нічного бачення 2-го покоління мають Image Intensifier Tube (ЕОП трубки) з МКП та мультилужним фотокатодом, який включає вбудований блок живлення. Вони характеризуються високою якістю, надзвичайною яскравістю та високою роздільною здатністю.
Характеристики IIT Gen2:
- Фотокатод: мультилужний
- Роздільна здатність: 40-45 пар ліній/мм
- Відношення сигнал/шум: 12-20
- Термін служби: понад 5000 годин
ЕОП CGT була розроблена з метою значного підвищення продуктивності, порівняно з трубками 2-го покоління. Вони є мультилужним компактним підсилювачем зображення формату МКП 18 мм. IIT CGT чутлива у широкому спектральному діапазоні та забезпечує хороший контраст у всіх сценаріях.
Особливості ЕОП CGT:
- Фотокатод: мультилужний.
- Роздільна здатність: 45 - 54 пар ліній на міліметр.
- Відношення сигнал/шум: 16 - 22.
- Термін служби: понад 10 000 годин.
Трубки HPT є досконалою версією труб покоління CGT. Це компактний мультилужний підсилювач зображення формату МКП 18 мм, який збільшує чутливість, роздільну здатність, відношення сигнал/шум (SNR) та функцію передачі модуляції (MTF). Такі покращення забезпечують виняткову чіткість та яскравість зображення. Більшість характеристик HPT зазвичай еквівалентні стандартному 3-му поколінню. Однак особливостями HPT є типове відношення сигнал/шум 22 і роздільна здатність 64 пар ліній/мм.
- Особливості трубки HPT IIT:
- Фотокатод: мультилужний
- Роздільна здатність: 55-72 пар ліній на міліметр
- Відношення сигнал/шум: 16-24
- Термін служби: 10000 годин
Третє покоління
ПНБ Gen3 є еталоном для збройних сил США. При додаванні до фотокатоду чутливої хімічної речовини арсеніду галію досягається яскравіше і чіткіше зображення в порівнянні з пристроями Gen2. Крім того, було додано іонно-бар'єрну плівку для збільшення терміну служби трубки. ПНО Gen3 забезпечують користувачам хорошу або відмінну продуктивність при слабкому освітленні.
Стандартні пристрої 3-го покоління відрізняються високою якістю: вони оснащені МКП, фотокатодом з арсеніду галію і повністю автономним вбудованим високовольтним джерелом живлення.
Особливості Gen3 IIT- Фотокатод: арсенід галію
- Роздільна здатність: 64 пар ліній/мм
- Ставлення сигнал/шум: 22 (типове значення)
- Термін служби: 10000 годин
Покоління 3A
Premium select IIT - це Gen3 найвищої якості, відібрані вручну, щоб забезпечити найвищу якість та характеристики, доступні у лінійці третього покоління. Ці прилади оснащені МКП, фотокатодом з арсеніду галію та повністю автономним високовольтним вбудованим джерелом живлення.
Особливості IIT Gen3A Premium select
- Фотокатод: тонка плівка арсеніду галію
- Роздільна здатність: 64-72 пари ліній на міліметр
- Відношення сигнал/шум: 26 (типове значення)
- Термін служби: 10000 годин
Четверте покоління
Технологія Gated/Filmless Gen4, що не має іонно-бар'єрної плівки і працює в режимі "стробування", демонструє значне збільшення дальності та дозволу для виявлення цілей, особливо при низькому рівні освітленості.
Особливості пристроїв нічного бачення 4-го покоління включають до 100% поліпшення реакції на фото, високу продуктивність при низькому рівні освітленості (з кращим ставленням сигнал/шум) і мінімум потрійний дозвіл при високому рівні освітленості (з мінімум 36 парами ліній/мм, порівняно з 12 парами ліній/мм). Автоматичні/безплівкові ЕОП, що інвертують, підвищують ефективність роботи вночі для користувачів очок нічного бачення та інших приладів нічного бачення.
Мікроканальна пластина без плівки забезпечує більше відношення сигнал/шум порівняно із стандартними IIT 3-го покоління, що дозволяє отримати кращу якість зображення за умов низького освітлення. Блок живлення з автоматичним стробуванням додатково покращує роздільну здатність зображення в умовах високого освітлення та зменшує ефект ореолу, що зменшує перешкоди від яскравих джерел світла. Найменший ефект ореолу максимізує ефективність використання пристроїв нічного бачення в умовах динамічного освітлення, таких як у міських районах під час нічних операцій.
Пристрої нічного бачення 4-го покоління з великим поліпшенням рівня контрастності та продуктивності за будь-яких умов освітлення є найкращими за характеристиками на ринку нічного бачення.
Особливості IIT Gen4 включають:
- Використання безплівкового арсеніду галію як фотокатод.
- Дозвол у діапазоні від 64 до 72 пар ліній на міліметр.
- Ставлення сигнал/шум в діапазоні від 25 до 30.
- Наявність автоматичного джерела живлення.
- Термін служби становить 10000 годин.
